Экраны больших размеров JT Motors Rollo Jumbo Tab Tension для масштабных мероприятий

Экраны серии Rollo Jumbo Tab Tension (ранее известные как Maxxscreen) - это бесшовные моторизированные экраны больших размеров до 20 м шириной с боковой системой натяжения полотна, предназначенные для профессионального применения.



JT Motors Rollo Jumbo

Где используются

Экраны Rollo Jumbo Tab Tension используются  для решения самых разных, в том числе, нестандартных, задач, в которых необходимо использовать экраны большого размера с электроприводом - большие аудитории, концертные залы, световые шоу, кинотеатры, театры, музеи - вот лишь краткий перечень, где были успешно установлены и используются данные экраны.

Пример установки Rollo Jumbo на океанском лайнере

Стандартные и нестандартные экраны

Фабрика выпускает модели стандартных размеров форматов 4:3 и 16:9, но может изготовить экраны и с нестандартным соотношением сторон полотна, черной маски и белого поля.

Можно также заказать различные проекционные поверхности: матово-белая, акустически прозрачная, просветное серое или черное полотно, светоусиливающие и поляризационные покрытия.

При необходимости также можно заказать любой цвет корпуса экрана (по умолчанию он белый).


Технология производства, разработанная компанией JT Motors Mechanische Weberei, позволяет производить моторизированные экраны с шириной полотна до 20 метров и высотой до 12 метров. Моторизированные экраны такого размера производят всего несколько компанией в мире. И здесь компания JT Motors тоже имеет неоспоримое преимущество - срок изготовления экрана составляет порядка 6 недель, не зависимо от размера. И месторасположение производства в Центральной Европе также значительно сокращает сроки поставки.


Характеристики экрана

  • Стационарный моторизованный экран для для проецирования в больших аудиториях и на крупных мероприятиях.
  • Корпус изготовлен из листовой стали с покрытием, толщиной 1 мм, с квадратным сечением. Цвет корпуса и нижней трубки-утяжилителя: белый, RAL 9016.
  • Кронштейны для потолочного монтажа входят в комплект поставки, крепления для настенного монтажа опционально.
  • В закрытом состоянии утяжелитель экрана располагается вровень с поверхностью корпуса, делая конструкцию незаметной, что особенно хорошо при установке на подвесных потолках.
  • Простое и безопасное обращение благодаря электрическому приводу. Автоматический электрический концевой выключатель в верхней и нижней части. Надежный не требующий обслуживания двигатель Somfy, 230 Вольт / 50 Гц, класс защиты IP44, четырехпроводное соединение, встроенная тепловая защита.
  • Шумоизолированный корпус, не требующий обслуживания, специальная обмотка вала, защищенная от кручения со стороны двигателя, низкий уровень шума и вибрации. Мотор и вход для кабелей справа с позиции зрителя. Настенный переключатель (вверх / Стоп / Вниз).
  • Монтажная рама подходит для установки в подвесных потолках и для чистой отделки потолков.
  • Под заказ возможно исполнение в любом нестандартном типоразмере, с любым цветом корпуса или типом полотна, с черной рамкой любого размера или без нее.
  • Возможно изготовление экрана с дополнительным боковым натяжением.
  • Максимальная ширина экрана - до 20 м.

Корпус экрана Rollo Jumbo Tab Tension

Корпус экрана изготовлен из высококачественной стали толщиной 1 мм с квадратным сечением. В зависимости от размера экрана сечение корпуса 150, 200, 270 и 360 мм - это соответствует маркировке, присутствующей в названии модели Rollo Jumbo 15, Rollo Jumbo 20/27/36, соответственно.

Корпус экрана Rollo Jumbo

Идеально ровная поверхность экрана

Для того, чтобы поверхность экрана была идеально ровной, не образовывала V-образных провисаний и волн, в конструкции экрана используются валы для намотки полотна различного диаметра - 89, 133, 180 и 250 мм - в зависимости от размера экрана.

Для стандартных позиций экранов Rollo Jumbo используется полотно Blankora Supra 910 гр/ м2, задняя поверхность черного цвета.

Можно также заказать экраны Rollo Jumbo Tab Tension с различными поверхностями: матово-белая, акустически прозрачная, просветное серое или черное полотно, светоусиливающие и поляризационные покрытия.

Крепление экрана Rollo Jumbo Tab Tension

Кронштейны для потолочного монтажа входят в комплект поставки.

В отличие от экранов малых размеров, корпус данного экрана не является несущей конструкцией. В данной модели используется внутренний жесткий стальной каркас, обшитый листовой сталью. С торцов корпуса закреплены монтажные уголки, с помощью которых экран крепится на шпильках к потолку.

Для крепления к стене необходимо использовать специальные настенные кронштейны - они поставляются как опция.

По особому заказу изготавливаются экраны в корпусе, предназначенном для монтажа в подвесной потолок.

Потолочное крепление Rollo Jumbo

Управление экраном

Простое и безопасное управление благодаря электрическому приводу. Автоматический электрический концевой выключатель располагается в верхней и нижней части. Надежный не требующий обслуживания двигатель Somfy, 230 Вольт / 50 Гц, класс защиты IP44, четырехпроводное соединение, встроенная термозащита от перегрева.

Шумоизолированный корпус, не требующий обслуживания, специальная обмотка вала, защищенная от кручения со стороны двигателя, низкий уровень шума и вибрации. Мотор и вход для кабелей справа с позиции зрителя. Настенный переключатель (вверх / Стоп / Вниз). Плавный механизм раворачивания экрана, полотно можно зафиксировать на любом уровне.

Система тормозов двигателя

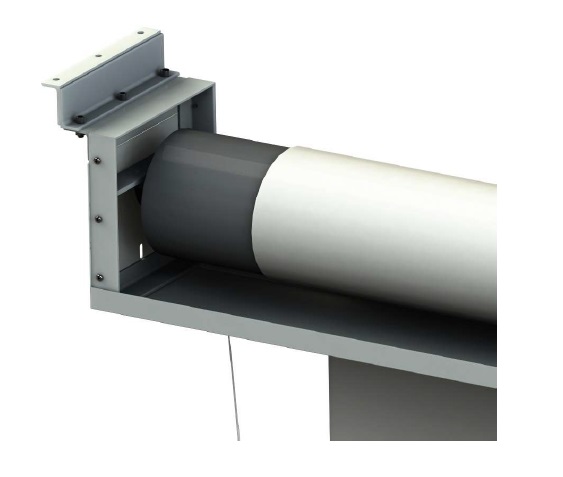

Специальная фиксация вала

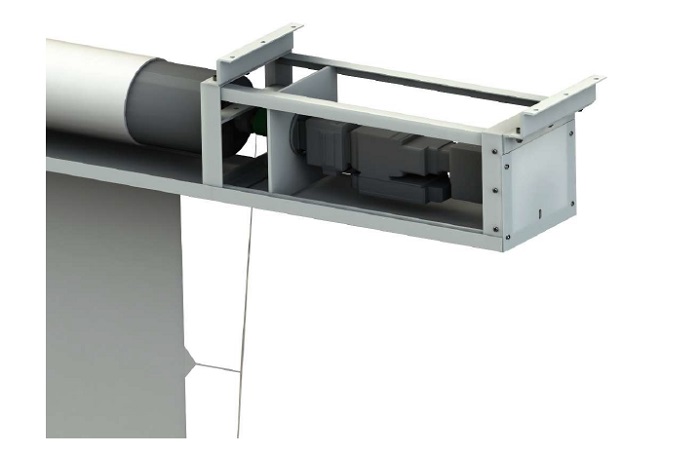

Мотор Rollo Jumbo

Система бокового натяжения и утяжелитель нижней части полотна экрана

Конструкция данной модели экранов постоянно совершенствуется. В последнее время часто используются модели экранов с с боковым натяжением. Такая конструкция позволяет получить идеально ровное полотно на экранах самых больших размеров, и, одновременно, снизить вес изделия. Ведь экран шириной 10 метров весит порядка 500 кг.

В закрытом состоянии утяжелитель экрана располагается вровень с поверхностью корпуса, делая конструкцию незаметной, что особенно хорошо при установке на подвесных потолках.

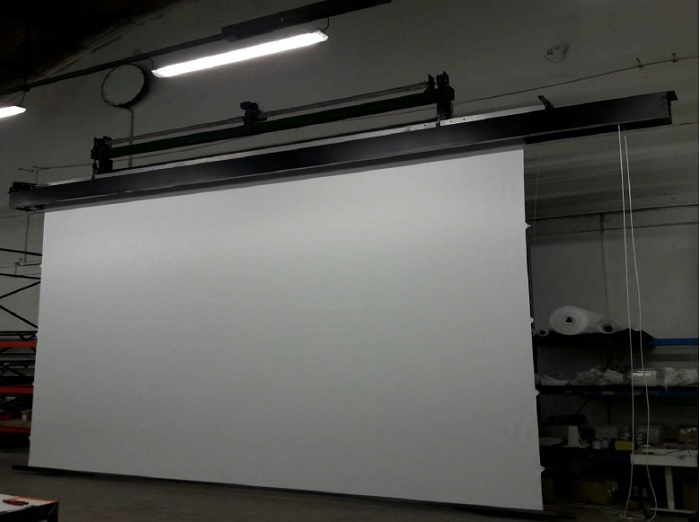

Контроль качества на фабрике JT Motors перед отправкой экрана



Размер экрана (изображение), см B1, см H1, см Диагональ, см L, см L2, см L3, см A, см B, см C, кг D, см K, см Вес, кг
400x400 400 400 566 485 497 492 2 7 6 2,5 20 120
500x400 500 400 640 585 597 592 2 7 6 2,5 20 135
600x400 600 400 721 685 697 692 2 7 6 2,5 20 150
700x500 700 500 860 785 797 792 2 10 6 2,5 27 195
800x500 800 500 943 885 897 892 2 10 6 2,5 27 215
900x600 900 600 1082 985 997 992 2 14,5 6 2,5 36 325
1000x600 1000 600 1166 1085 1097 1092 2 14,5 6 2,5 36 365
1100x600 1100 600 1253 1185 1197 1192 2 14,5 6 2,5 36 415
1200x600 1200 600 1342 1285 1297 1292 2 14,5 6 2,5 36 465
